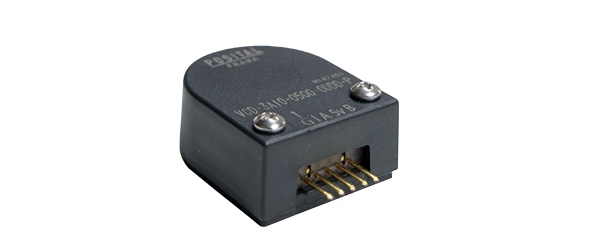

VCD-3TI0-XXXX-08DD-P

Interface Incremental TTL
Pulses per Revolution 0100, 0200, 0250, 0360, 0400, 0500, 0512
Sortie incrémentale A, B, Z
Remarks PPR < 1000
Pilote de sortie RS 422 (TTL)
Tension de sortie RS422 haut niveau (TTL) Condition: current max. -20 mA, min. 2.4 V; condition: no...
Tension de sortie bas niveau RS422 (TTL) Condition: current max. +20mA, max. 0.4 V; condition: no ...
Output Rise Time 110 ns
Outfall Fall Time 100 ns
Index Pulse Width P0: in electrical °: Min. 60, typ.: 90, max: 120
Index Pulse Rise Time t1 in ns: min. 50, typ. 100, max. 200
Index Pulse Fall Time t2 in ns: min. -10, typ. 15, max. 25
Courant de commutation maximum 8 mA per Channel
Raccordement Pin Connector, 5 pin
Tension d'alimentation 4.5 – 5.5 VDC
Consommation de courant PPR < 500, no load: typ. 27 mA, max. 33 mA,
PPR ≥ 500, no load: typ. 54 mA, max. 65 mA
Puissance absorbée ≤ 0.7 W
Protection en inversion de polarité Non
Protection contre les courts-circuits Non
Max Load Capacitance 100 pF
Vitesse électrique maximum admissible minimum value of [ (18*10^6)/PPR and 60000 ] 1/min
EMC Electrostatic Discharge ± 4 kV, IEC 61000-4-2
MTTF 6404 years @ 20°C and 40 % relative humidity
