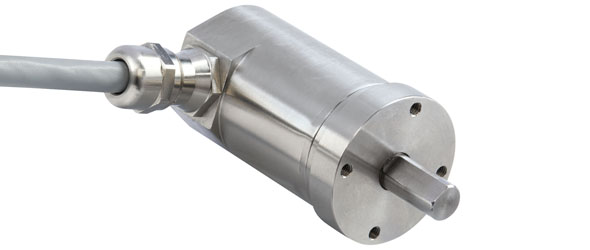

UTD-IPT00-05000-G10G-2RW

Interface Programmable Incremental
Fonctions de programmation PPR (1-32768), Output, Counting Direction
Sortie programmable Push-Pull (HTL) or RS422 (TTL)
Outil de configuration Configuration Tool: UBIFAST Configuration Tool Version 1.6.10 or newer. If PPR above 16384 is required, this and all additional setups must be adjusted during production.
Sorties
Pilote de sortie RS 422 (TTL)
Tension de sortie Push-Pull haut niveau (HTL)
> 4 V @ 4,75-9 V Tension d'Alimentation
> V-3 V @ 9-30 V Tension d'Alimentation
Tension de sortie RS422 haut niveau (TTL) > 4 V
Tension de sortie bas niveau RS422 (TTL) < 0.5 V
Tension de sortie bas niveau Push-Pull (HTL) < 0.5 V
Réponse en fréquence maximale 1 MHz
Courant de commutation maximum 50 mA par canal
Données électriques
Tension d'alimentation 4.75 – 30 VDC
Consommation de courant ≤60 mA @ 5V DC, ≤30 mA @ 10V DC, ≤25 mA @ 24V DC
Puissance absorbée ≤ 1.0 W
Temps de démarrage < 1 s
Résistance de charge minimale 120 Ω
Protection en inversion de polarité Oui
Protection contre les courts-circuits Oui
EMC: Emission d'interférences DIN EN 61000-6-4
EMC: Immunité au bruit DIN EN 61000-6-2
MTTF 280 years @ 40 °C
