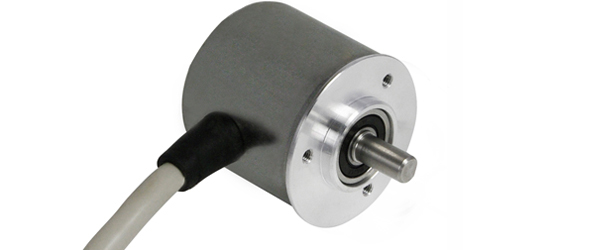

UTD-IPH00-XXXXX-02MA-2RW

Interface Programmable Incremental
Fonctions de programmation PPR (1-16384), Output, Counting Direction
Outil de configuration Outil de configuration UBIFAST (Version ≥ 1.6.10)
Sorties
Pilote de sortie Push-Pull (HTL)
Tension de sortie Push-Pull haut niveau (HTL) > 4 V @ 4,75-9 V Tension d'Alimentation
> V-3 V @ 9-30 V Tension d'Alimentation
Tension de sortie bas niveau Push-Pull (HTL) < 0.5 V
Tension de sortie RS422 haut niveau (TTL) > 4 V
Tension de sortie bas niveau RS422 (TTL) < 0.5 V
Réponse en fréquence maximale 1 MHz
Courant de commutation maximum 50 mA par canal
Tension d'alimentation 4.75 – 30 VDC
Consommation de courant ≤60 mA @ 5V DC, ≤30 mA @ 10V DC, ≤25 mA @ 24V DC
Puissance absorbée ≤ 1.0 W
Temps de démarrage < 1 s
Résistance de charge minimale 120 Ω
Protection en inversion de polarité Oui
Protection contre les courts-circuits Oui
EMC: Emission d'interférences DIN EN 61000-6-4
EMC: Immunité au bruit DIN EN 61000-6-2
MTTF 280 years @ 40 °C
