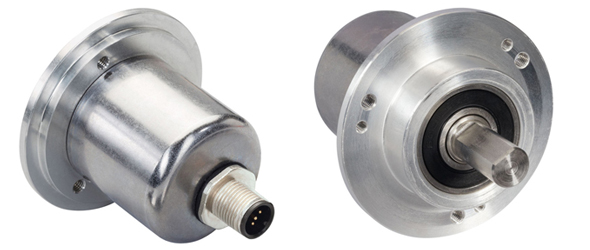

UCD-AC1P5-PPPP-M100-PAM

Interface Courant analogique programmable (Préréglé + Dir)
Fonctions manuelles Complément Preset + via un câble ou connecteur
Outil de configuration Outil de configuration UBIFAST (Version ≥ 1.6.10) + Câble ad
Manuel vidéo video-link Watch a simple installation video
Fonctions de programmation Plage de mesure, valeur préréglée, direction du signal de sortie, code
Tension d'alimentation 8 – 32 VDC
Temps de démarrage <500 ms
Résistance de charge maximale 500 Ω
Précision analogique @ 20 mA = ±20 µA (avec une alimentation idéale)
Linéarité électrique 0,15%
Temps de stabilisation 32 ms (pour un saut de la valeur min. à la valeur max.)
Protection en inversion de polarité Oui
Protection contre les courts-circuits Oui
EMC: Emission d'interférences DIN EN 61000-6-4
EMC: Immunité au bruit DIN EN 61000-6-2
MTTF 240.8 ans @ 40 °C
Technologie Magnétique
Technologie multitour Auto alimenté compteur d'impulsions magnétiques (pas de batterie, pas de marche)
Précision (INL) ±0,0878° (≤12 bits)
Code Courant Analogique 4 – 20 mA
Temps de cycle (capteur primaire) < 100 µs
Plage de mesure minimale 0 – 11.25°
Résolution de Sortie Max. 13 bits sur toute la plage de mesure (tours fractionnaires - la résolution diminue de moins de 13 bits lorsque la plage de mesure est inférieure à 90 degrés)
Résolution multitour 16 tours (réglage par défaut). L'utilisateur peut utiliser l'outil UBIFAST pour mesurer jusqu'à 65536 tours.
