OCD-S3A1G-1212-C100-CRW

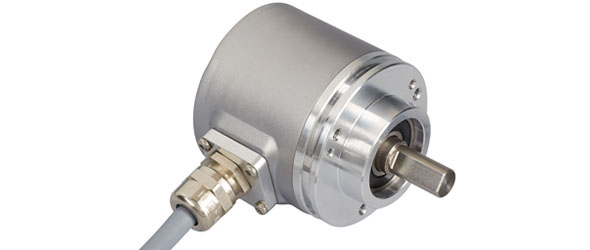

Codeur Rotatif Absolu
Interface : SSI preset + incrémental
Impulsions incrémentielles en option : 1024
Fonctions manuelles : Complément Preset + via un câble ou connecteur
Temps de cycle de l'interface : ≥ 25 µs
Pilote de sortie : SSI (RS422) / Incr. (RS422)
Sortie incrémentale : A, /A, B, /B 90° ± 4.5° electrical
Réponse en fréquence maximale : 2 MHz
Tension d'alimentation : 4.5 – 30 VDC
Puissance absorbée : ≤ 1.5 W
Temps de démarrage : < 1 s
Entrée d'horloge : RS 422, via Optocoupleur
Vitesse d'horloge : 100 kHz – 2 MHz
Protection en inversion de polarité : Oui
Protection contre les courts-circuits : Oui
EMC: Emission d'interférences : DIN EN 61000-6-4
EMC: Immunité au bruit : DIN EN 61000-6-2
MTTF : 16.2 ans @ 40 °C
Technologie : Optique
Résolution monotour : 12 bit
Résolution multitour : 12 bit
Technologie multitour : Transmission mécanique (pas de batterie)
Précision (INL) : ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit)
Code : Gray
Impulsions incrémentielles : 1024
