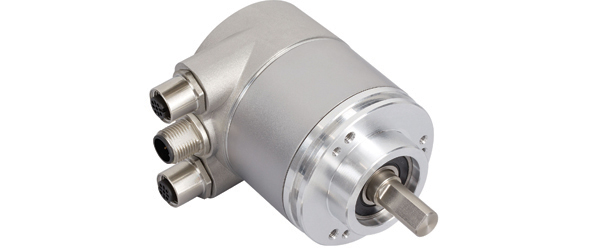

OCD-DPC1B-0016-C10S-H72

Interface Profibus DP
Profil DPV0, DPV1 and DPV2 Class 2 (EN50170 + EN50254)
Diagnostic Memoria
Fonctions manuelles Adresse sélecteur 0-99 et la borne résistance (avec capuchon de connexion)
Caractéristiques Axe rond
Pilote de sortie Profibus Data Interface, galvanically isolated via opto-couplers
Tension d'alimentation 10 – 30 VDC
Puissance absorbée ≤ 1.5 W
Temps de démarrage < 1 s
Protection en inversion de polarité Oui
Protection contre les courts-circuits Oui
Technologie Optique
Résolution monotour 16 bit
Précision (INL) ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit)
Code Binaire
Classe de protection IP66/IP67
Classe de protection (boîtier) IP66/IP67
Orientation de la sortie Radial
Type de connexion 3 x M12 Connecteur
Type de connexion commutateur rotatif avec des numéros de nœud visible, pas de composants actifs, la cessation de bus de sortie
Connecteur 1 M12, Male, 4 pin, a coded
Connecteur 2 M12, Female, 5 pin, b coded
Connecteur 3 M12, Male, 5 pin, b coded
