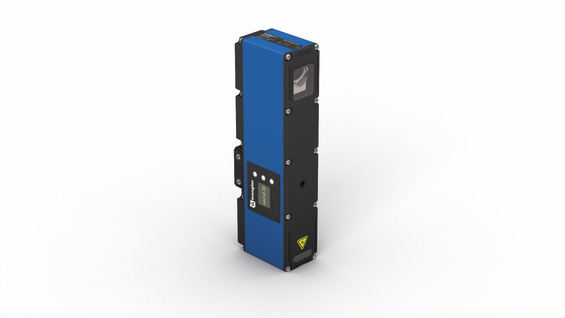

Capteur de profil 2D/3D
Plage de travail Z 	300 ... 1 500 mm
Plage de mesure Z 	1 200 mm
Plage de mesure X 	250 ... 1 350 mm
Ecart de linéarité 	600 µm
Résolution Z 	60 ... 990 µm
Résolution X 	270 ... 1 170 µm
Type de lumière 	Laser (rouge)
Longueur d'onde 	660 nm
Classe laser (EN 60825-1) 	3R
Conditions ambiantes
Température ambiante 	0 ... 45 °C
Température de stockage 	-20 ... 70 °C
Lumière parasite max. 	5 000 Lux
CEM 	DIN EN 61000-6-2; 61000-6-4
Résistance aux chocs selon DIN CEI 68-2-27 	30 g / 11 ms
Résistance aux vibrations selon DIN CEI 60068-2-6 	6 g (10...55 Hz)
Caractéristiques électroniques
Tension d'alimentation 	18 ... 30 V DC
Consommation de courant (Ub = 24 V) 	300 mA
Taux de mesure 	200 ... 4 000 /s
Taux de mesure (sous-échantillonnage) 	800 ... 4 000 /s
Entrées / Sorties 	4
Chute de tension sortie TOR 	< 1,5 V
Courant commuté sortie TOR 	100 mA
Protection contre les courts-circuits 	oui
Protection contre les inversions de polarité 	oui
Protection contre les surcharges 	oui
Interface 	Ethernet TCP/IP
Vitesse de transmission 	100/1000 Mbit/s
Classe de protection 	III
Numéro d’accès FDA 	1710964-000
