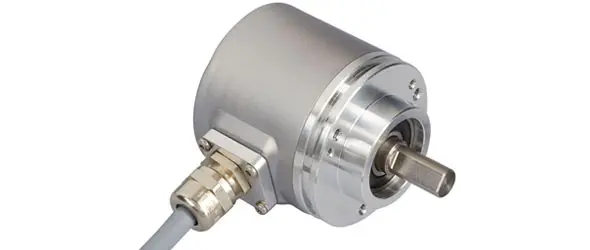

OCD-PPA1G-1212-C100-CRW

Fonctions manuelles Complément et RAZ- via le câble ou le connecteur
Sorties
Pilote de sortie Push-Pull
Données électriques
Tension d'alimentation 10 – 30 VDC
Consommation de courant ≤ 400 mA @ 10 V DC, ≤ 180 mA @ 24 V DC
Puissance absorbée ≤ 1.5 W
Temps de démarrage < 1 s
Temps de stabilisation 80 ms
Protection en inversion de polarité Oui
Protection contre les courts-circuits Oui
EMC: Emission d'interférences DIN EN 61000-6-4
EMC: Immunité au bruit DIN EN 61000-6-2
MTTF 15.9 ans @ 40 °C
Capteur
Technologie Optique
Résolution monotour 12 bit
Résolution multitour 12 bit
Technologie multitour Transmission mécanique (pas de batterie)
Précision (INL) ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit)
Sens de détection (par défaut) Clockwise shaft movement (front view on shaft)
Code Gray
Classe de protection IP65
Classe de protection (boîtier) IP66/IP67
Min Temperature - 30 °C fixe (- 22 °F), - 5 °C flexible (+ 23 °F)
Max Temperature +80 °C (+176 °F)
Humidité 98%, sans condensation
Données mécaniques
Matériau du boîtier Acier
Revêtement du boîtier Protection Cathodique Contre la Corrosion (> 720 h résistance à la projection d'eau de mer) + peinture liquide
Type de bride Bride de serrage, ø 58 mm
Matériau de la bride Aluminium
Type d'arbre Arbre plein, aplatie sur un côté, longueur = 20 mm
Diamètre de l'arbre ø 10 mm (0.39")
Matériau de l'arbre Acier inoxydable V2A (1,4305; 303)
Charge maximale sur l'arbre Axial 40 N, Radial 110 N
Durée de vie mécanique minimale(10^8 tours avec Fa/Fr) 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N)
Inertie du rotor ≤ 30 gcm² [≤ 0.17 oz-in²]
Couple de frottement ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
Vitesse mécanique maximale ≤ 12000 1/min
Résistance aux chocs ≤ 100 g (demi-sinus 6 ms, EN 60068-2-27)
Résistance aux chocs permanents ≤ 10 g (16 ms demi-sinus, EN 60068-2-29)
Résistance aux vibrations ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
Longueur 52,7 mm (2.07")
Poids 385 g (0.85 lb)
