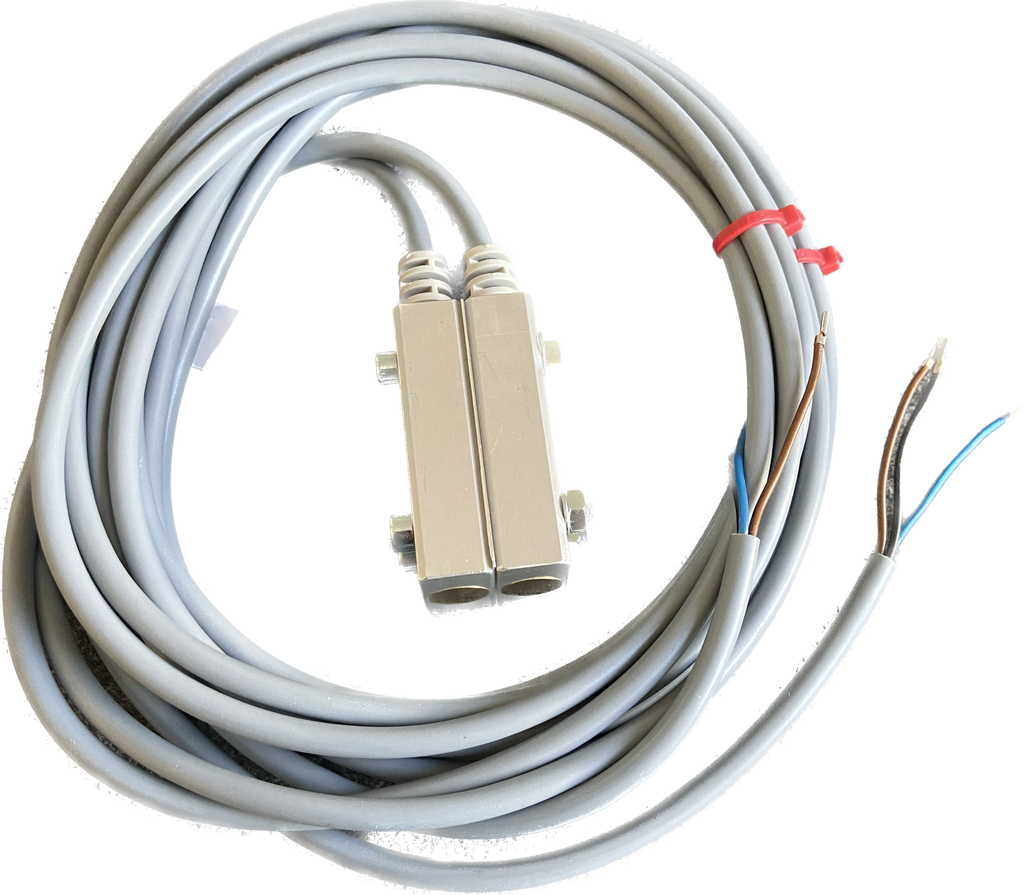

Capteurs à double impulsion
Série à technologie magnétorésistive
Distance de commutation nominale sn 0,4 mm
Condition de mesure Pour crémaillère dentée conformément aux instructions de montage
Distance de commutation nominale sn 0,2 mm
Condition de mesure Pour très faibles profondeurs de denture
Rapport cyclique vT 0,5 (1 ± 25 %)
Déphasage 90° (± 45°)
Tension d’alimentation UB 10 ... 24 ... 30 V CC
Ondulation résiduelle admissible 10 %
Consommation de courant sans charge ≤ 25 mA
Courant de charge maximal ≤ 25 mA
Chute de tension (IL = 0) ≤ 1,5 V
Chute de tension (IL = 25 mA) ≤ 10 V
Sortie Push-pull, protection contre les courts-circuits ≤ 20 s
Fréquence de fonctionnement f 0 à 10 kHz
Température ambiante TA -25 à +75 °C
Protection contre l’inversion de polarité Oui
Type de raccordement Câble LiYY 3 × 0,34 mm²
Longueur maximale du câble ≤ 150 m
Poids 90 g + poids du câble
Dimensions 50 × 25 × 12 mm
Matériau du boîtier / face sensible Aluminium / laiton
Indice de protection selon EN 60529 IP67
